| E-sirkulære 2026-62 | OMRÅDE SØR-VEST | Publisert: 14.10.2026 |
Bergensbanen: KL-AT, AT vindu 7 og 8: Endring i koblingsbilde Flå - Bergheim. INFORMASJON OG EVENTUELT TILTAK

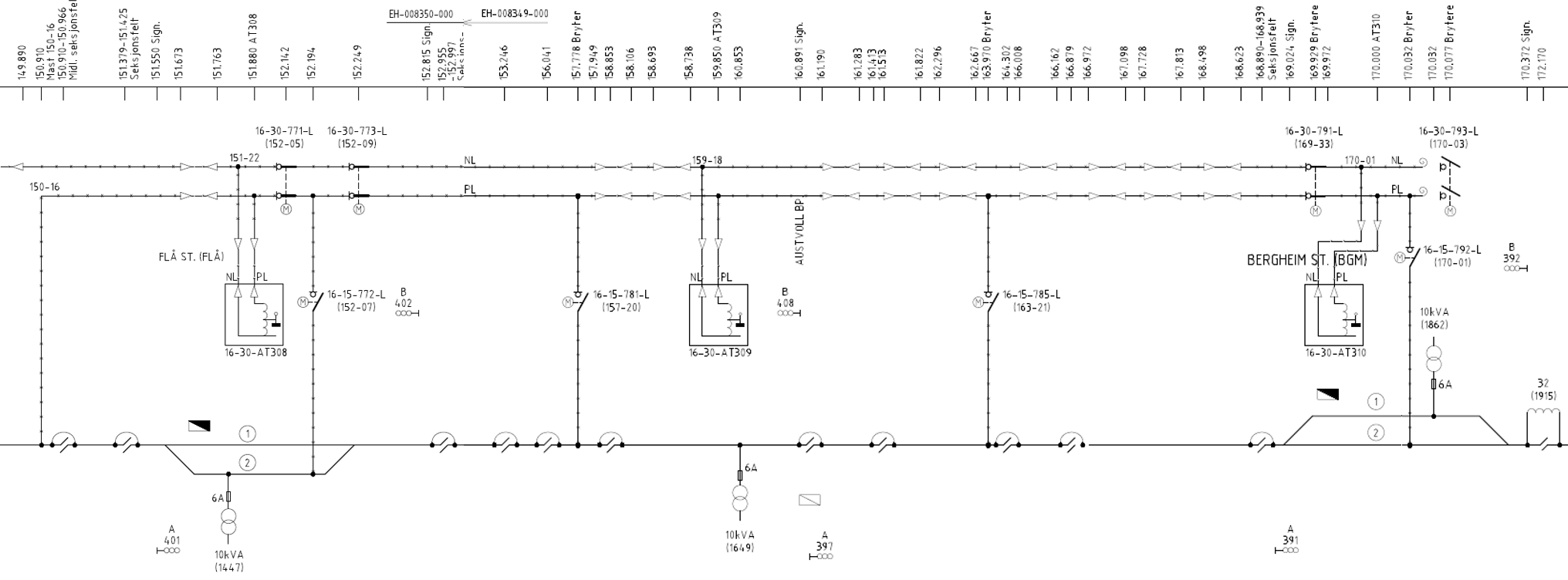

I forbindelse med innkobling av AT på strekningen Flå stasjon og Bergheim stasjon vil det gjort følgende endringer i koblingsbildet. Beskrivelse:
- Sugetrafoer nr. 25, 26, 27, 28, 29 og 30 vil bli koblet ifra og tatt ut av bruk ved at følgende utføres:
- Seksjonsfeltene blir stroppet.
- Skinnebryter blir fjernet, slik alt av returkrets vil bli koblet permanent og isolerte skjøter som skal bort blir overstroppet, inntil nytt skinnekapp blir lagt inn og sveiset. - Det settes i drift 2 stk nye AT trafoer en på Austvoll (strekningen Flå- Bergheim) og en på Bergheim stasjon:
- 16-30-AT309 km. 159.850
- 16-30-AT310 km. 170.000
- Det etableres en to-polet bryter 16-30-773-L i mast 152-09 (km. 152.249) på Flå stasjon. Det vil mate AT liner (PL og NL) i retning mot Bergheim.
- Det monteres inn 1 stk en-polet bryter 16-15-772-L i mast 152-07 (km 152,194). Bryteren vil bli fremtidig mating av KL på Flå stasjon. Bryteren vil ligge ute, siden seksjonsfelt er overstroppet.
- Det monteres inn 1 stk en-polet bryter 16-15-781-L i mast 157-20 (km 157,778). Bryteren vil bli fremtidig mating av KL mellom fremtidige seksjonsfelt på strekningen Flå- Bergheim. Bryteren vil ligge ute siden seksjonsfelt er overstroppet/ ikke etablert.
- Matekabler for NL/PL fra AT 16-30-AT 309 Austvoll, er ført frem til mast 159-18 (km 159,912).
- Eksisterende bryter 16-780-L i eksisterende mast 1650A (km 160.891) på Austvoll blokkpost blir tatt ut av bruk og seksjonsfeltet blir overstroppet.
- Det monteres inn 1 stk en-polet bryter 16-15-785-L i mast 163-21 (km 163,970). Bryteren vil bli fremtidig mating av KL mellom fremtidige seksjonsfelt på strekningen Flå- Bergheim. Bryteren vil ligge ute siden seksjonsfelt er overstroppet/ ikke etablert.
- Det monteres inn en to-polet bryter 16-30-791-L i mast 169-33 (km. 169,929). Bryteren vil være for brudd av AT.
- Matekabler for NL/PL fra AT 16-30-AT 310 Bergheim stasjon, er ført frem til mast 170-01 (km 170,032).
- Det monteres inn 1 stk en-polet bryter 16-15-792-L i mast 170-01 (km 170,032). Bryteren vil bli fremtidig mating av KL på Bergheim stasjon. Bryteren vil ligge ute, siden seksjonsfelt er overstroppet.
- Det monteres inn en to-polet bryter 16-30-793-L i mast 170-03 (km. 170,077). Bryter tas ikke i bruk. Bryteren er for fremtidig brudd av AT, når AT spenningsettes videre.
- PL og NL fra øst som spenningsettes blir avspent i mast 170-03 (km. 170,077). De vil ikke bli tilkoblet bryter, men looper blir bøyd tilbake.
- PL og NL som går vestover fra Bergheim blir ikke spenningssatt i denne omgangen, og skille vil være ved mast 170-03.
- Bane Nor: Rune Aarset: 40555620 (Byggherreombud)
- Bane Nor: Oddgeir Stolen: 91650131(Byggherreombud)
- BBJV: Rune Mølster: 91666609
- BBJV: Einar Fleischer: 90244237 (Produksjonsleder KL)
E-sirkulære gir informasjon fra Driftsleder til personell som jobber med elkraft.
